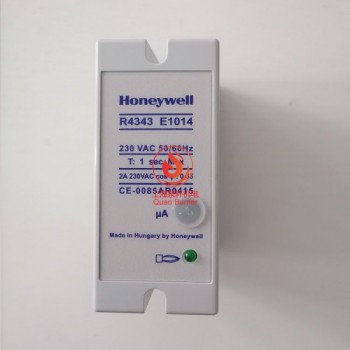

点击图片查看原图R4343用于燃气/燃油系统的保护控制
1. 提供报警或切断开关,R4343D,E具有二付SPDT开关
2. 具有防点火干扰功能
3. 面板测试插口可直接得到火焰信号的读数
4. R4343D与整流型的火焰探头(离子棒,光电管)配用,R4343E与C7027,C7035小窥管紫外线火焰探头配用.
5. 防护等 : IP40
R4343D/E 火焰开关型控制器：(220Vac, 50/60Hz,含放大器)
|
型号
|
适用探测器
|
基本功能
|
R4343D1017 |
C7012A/C及离子探针型火焰探测器
|
提供两对SPDT接点开关输出
|
|
R4343E1014
|
C7027，C7035，C7044
|
提供两对SPDT接点开关输出
|
2．尽可能地参照燃烧装置的制造商的说明。如果没有，请参照下述说明。
仅适用于r4343e：有 个内置的保险保护火焰检测器。f 0.032a 250v/f
底盘座安装
1．底盘座可以安装在任何平面上，推荐垂直安装。
2．要保留足够的空间来进行开关的维护和更换。
底盘座接线
1．接线和过载保护应该符合当地的规则。
2．在插上开关之前确保接线的正确。
把开关插在底盘座上
1．把开关插在底盘座
2．拧紧外加螺丝把开关固定在底盘座上
3．安装完成后，按下述步骤检查火焰电流值。
